Quando si parla di cabine elettriche, l’attenzione si concentra spesso su trasformatori, interruttori e quadri. Esiste però un’altra parte dell’impianto che merita attenzione: l’alimentazione dei servizi ausiliari, cioè dei dispositivi che gestiscono comandi, protezioni e segnalazioni.
In determinate configurazioni, queste funzioni vengono alimentate in corrente continua attraverso un sistema composto da raddrizzatore caricabatterie, banco batterie e circuiti di distribuzione.
Il suo compito non è semplicemente ricaricare un accumulatore. Deve contribuire a mantenere disponibili le utenze previste dal progetto, anche quando viene meno l’alimentazione ordinaria.
Se devi scegliere un nuovo sistema, verificare un’apparecchiatura esistente o comprendere una proposta tecnica, è utile conoscere le differenze tra raddrizzatore, alimentatore, caricabatterie e UPS. Sono dispositivi che possono svolgere funzioni collegate, ma non sono automaticamente intercambiabili.
In questa guida vediamo come funzionano i raddrizzatori e i caricabatterie industriali, dove vengono utilizzati e quali aspetti valutare per un’alimentazione ausiliaria coerente con le esigenze della cabina.
Indice
- Che cos’è un raddrizzatore industriale
- Differenza tra raddrizzatore, alimentatore e caricabatterie
- Perché si utilizzano nelle cabine elettriche
- Come funziona il sistema con le batterie
- Quali apparecchiature vengono alimentate
- Tensioni in corrente continua e compatibilità
- Tecnologia SCR e switching
- Singolo ramo, doppio ramo e ridondanza
- Come dimensionare il caricabatterie
- Come determinare l’autonomia delle batterie
- Compatibilità e parametri di ricarica
- Allarmi e monitoraggio
- Installazione e condizioni ambientali
- Manutenzione e verifiche
- Quando riparare o sostituire il sistema
- Cosa preparare per richiedere un preventivo
- Domande frequenti
- Le soluzioni Multiservice
1. Che cos’è un raddrizzatore industriale
Un raddrizzatore industriale è un dispositivo che converte l’alimentazione in corrente alternata in un’uscita in corrente continua.
La corrente alternata viene indicata con la sigla AC ed è quella normalmente disponibile dalla rete elettrica. La corrente continua viene indicata con DC ed è utilizzata dalle batterie e da numerosi circuiti elettronici, di comando e di controllo.
La conversione permette quindi di alimentare utenze DC partendo da una sorgente AC.
In ambito industriale, però, questa funzione è soltanto il punto di partenza. Occorre valutare anche la regolazione dell’uscita, la corrente disponibile, le protezioni e il comportamento nelle condizioni operative previste.
Un’apparecchiatura potrebbe avere una corrente nominale apparentemente sufficiente, ma risultare inadatta all’ambiente di installazione o alle richieste temporanee dei carichi.
La scelta deve partire dal servizio da garantire, considerando funzionamento ordinario, emergenza e manutenzione.
Prima di confrontare i prodotti, quindi, bisogna capire quali utenze verranno alimentate e quali prestazioni devono essere mantenute.
2. Differenza tra raddrizzatore, alimentatore e caricabatterie
Questi termini vengono spesso utilizzati insieme, ma descrivono funzioni differenti.
Il raddrizzatore converte l’alimentazione alternata in continua.
L’alimentatore DC fornisce un’uscita continua con caratteristiche adatte alle utenze collegate.
Il caricabatterie gestisce la ricarica secondo i parametri previsti per la batteria.
Il raddrizzatore caricabatterie integra conversione e gestione della carica. Secondo il modello e la configurazione, può alimentare contemporaneamente le utenze DC e ricaricare il banco.
La distinzione è importante: un alimentatore generico non è automaticamente un caricabatterie adatto a un banco industriale.
Una tensione nominale simile non dimostra che il dispositivo gestisca correttamente corrente, mantenimento e ricarica.
Alcuni sistemi possono funzionare anche senza batterie, come alimentatori diretti, ma questa possibilità deve risultare dalla documentazione del prodotto.
Senza una riserva energetica o un’altra sorgente di supporto, la conversione AC/DC non garantisce continuità quando manca l’ingresso.
Qual è la differenza rispetto a un UPS?
Un UPS con uscita alternata alimenta utenze AC. Un sistema raddrizzatore-caricabatterie per servizi DC viene invece scelto per utenze in corrente continua.
Per considerarli equivalenti non basta confrontare la potenza: occorre verificare uscita, carichi, autonomia e schema elettrico.
3. Perché si utilizzano nelle cabine elettriche
Una cabina comprende componenti che trasportano e trasformano energia, ma anche dispositivi che controllano l’impianto e gestiscono le manovre.
Queste funzioni richiedono un’alimentazione ausiliaria.
Quando il progetto prevede servizi in corrente continua con batterie di supporto, il raddrizzatore caricabatterie contribuisce ad alimentare le utenze e a mantenere disponibile la riserva.
Per comprendere il principio, immagina una macchina che dispone della potenza necessaria per lavorare, ma non dell’energia richiesta dal circuito di comando. La disponibilità della potenza principale non permette, da sola, di gestirne tutte le funzioni.
Nella cabina, conseguenze e modalità di funzionamento dipendono dallo schema effettivo.
Per questo l’alimentazione ausiliaria deve essere considerata insieme a protezioni, comandi e procedure operative.
La domanda iniziale è concreta: quali funzioni devono restare disponibili quando manca l’alimentazione ordinaria?
La risposta determina le utenze da sostenere, l’autonomia richiesta e le condizioni che il sistema deve poter gestire.
4. Come funziona il sistema con le batterie
Una configurazione tipica comprende ingresso AC, raddrizzatore caricabatterie, banco batterie e distribuzione verso le utenze.
Il funzionamento si comprende distinguendo tre situazioni.
Quando la rete è presente
Il raddrizzatore riceve energia dalla sorgente ordinaria. Secondo lo schema, alimenta i carichi DC e mantiene le batterie nelle condizioni di carica previste.
In un’applicazione di riserva, il banco rimane pronto per sostenere le utenze quando necessario.
Quando manca l’alimentazione ordinaria
Le batterie forniscono energia attraverso il circuito previsto dal progetto.
Il tempo disponibile dipende dalle caratteristiche del banco, dai consumi e dalle condizioni operative. La presenza delle batterie non dimostra che l’autonomia richiesta sia ancora disponibile.
Quando l’alimentazione ritorna
Il caricabatterie riprende il funzionamento previsto e recupera la carica del banco.
Anche questa fase deve essere valutata: il sistema deve ricostituire la riserva mentre continua ad alimentare le utenze.
Una seconda interruzione, avvenuta prima del completo recupero, trova condizioni diverse rispetto a un banco inizialmente carico.
Alimentazione, autonomia e ricarica devono quindi essere considerate insieme.
5. Quali apparecchiature vengono alimentate
Le apparecchiature collegate dipendono dal progetto della cabina e dalle loro caratteristiche elettriche.
Tra le applicazioni possibili rientrano:
- relè di protezione;
- circuiti di comando e controllo;
- bobine di sgancio compatibili;
- dispositivi di segnalazione;
- sistemi di supervisione previsti;
- altri servizi ausiliari di cabina.
È importante chiarire un equivoco: il sistema ausiliario DC non alimenta normalmente tutta la potenza del trasformatore o tutti i macchinari dell’azienda.
Il servizio riguarda i circuiti individuati nello schema.
Un dispositivo elettronico può assorbire corrente continuativamente, mentre una bobina può richiederla durante una manovra. Sono esigenze diverse, anche quando appartengono allo stesso impianto.
Conta anche la contemporaneità: quali utenze possono funzionare insieme? Quali manovre devono essere possibili durante l’emergenza?
Per rispondere serve un elenco dei carichi che comprenda caratteristiche elettriche e modalità d’impiego.
Questo inventario aiuta anche nelle modifiche successive, evitando di aggiungere dispositivi senza verificare la capacità disponibile.
6. Tensioni in corrente continua e compatibilità
Indicazioni come 24 VDC, 48 VDC, 110 VDC o 220 VDC identificano tensioni nominali in corrente continua.
Non sono alternative intercambiabili. Una tensione maggiore non rende automaticamente il sistema migliore o più adatto.
Bisogna distinguere:
- tensione nominale;
- intervallo ammesso dalle utenze;
- tensione durante la ricarica;
- tensione durante la scarica;
- condizioni previste a fine autonomia.
Un dispositivo deve ricevere un’alimentazione compatibile nelle diverse fasi operative.
Leggere lo stesso valore nominale su due targhette, quindi, non conclude il confronto.
Se si sostituisce un caricabatterie mantenendo il banco esistente, bisogna controllare le regolazioni del nuovo modello. Se si cambiano le batterie, occorre verificarne l’abbinamento con il caricabatterie presente.
La compatibilità riguarda l’insieme, non soltanto la corrispondenza tra due numeri.
Schemi, manuali e dati delle utenze permettono di definire l’intervallo che il sistema deve rispettare.
7. Tecnologia SCR e switching
Tra le soluzioni industriali si incontrano raddrizzatori a tiristori, spesso indicati come SCR, e apparecchiature switching.
Raddrizzatori SCR
Utilizzano semiconduttori controllati per regolare la conversione.
Sono presenti in applicazioni industriali e possono integrare gestione delle batterie, diagnostica e comunicazione.
Le prestazioni dipendono dal modello: la sigla SCR non descrive tutte le caratteristiche dell’apparecchiatura.
Raddrizzatori switching
Utilizzano commutazioni elettroniche ad alta frequenza.
Le architetture disponibili possono comprendere moduli e configurazioni espandibili. La valutazione deve riguardare il sistema completo, inclusi controllo, distribuzione e protezioni.
Quale tecnologia scegliere?
Il confronto dovrebbe considerare:
- prestazioni elettriche richieste;
- ingombro;
- condizioni ambientali;
- manutenzione;
- disponibilità dei ricambi;
- funzioni di controllo;
- possibilità di ampliamento.
Per una sostituzione conta anche l’integrazione con l’impianto esistente.
Non esiste una tecnologia migliore per qualsiasi cabina: esistono apparecchiature più o meno adatte al servizio richiesto.
La scelta va motivata attraverso dati tecnici e condizioni operative, evitando confronti basati soltanto sulla denominazione commerciale.
8. Singolo ramo, doppio ramo e ridondanza
Le espressioni “singolo ramo” e “doppio ramo” devono essere interpretate attraverso lo schema funzionale.
Un sistema può alimentare un’unica distribuzione oppure più percorsi destinati a utenze separate. Può anche prevedere ridondanza, ma questa deve essere progettata e verificata.
Due apparecchiature non garantiscono automaticamente continuità in qualsiasi condizione di guasto.
Per valutare una configurazione doppia, bisogna chiarire:
- se le utenze siano separate o condivise;
- se le batterie siano comuni o indipendenti;
- quali componenti restino comuni;
- cosa accada durante la manutenzione;
- se la capacità residua sia sufficiente.
Due rami possono servire funzioni differenti senza poter sostituirsi reciprocamente.
Una configurazione ridondante viene invece studiata per mantenere determinate funzioni disponibili nelle condizioni previste.
La domanda corretta non è soltanto “quanti caricabatterie ci sono?”, ma “quale evento deve poter essere gestito mantenendo il servizio richiesto?”
La risposta permette di valutare l’architettura e i suoi eventuali punti comuni.
9. Come dimensionare il caricabatterie
Il dimensionamento parte dai consumi e dal servizio richiesto.
Occorre conoscere carichi permanenti, assorbimenti temporanei e richieste delle manovre. Bisogna inoltre considerare la corrente necessaria alla ricarica dopo un’interruzione.
Un primo ragionamento consiste nel distinguere:
corrente per le utenze + corrente per la ricarica.
Ecco un esempio illustrativo: se le utenze continuative richiedono 8 A e il progetto prevede 5 A per recuperare la carica, entrambe le esigenze devono entrare nella valutazione.
Questo non significa che basti acquistare un apparecchio da 13 A.
Restano da verificare picchi, limiti delle batterie, temperatura, condizioni di funzionamento e margini progettuali.
L’esempio chiarisce perché considerare soltanto l’assorbimento ordinario può portare a una scelta incompleta.
È utile chiedere anche quanto tempo sia necessario per ripristinare la riserva dopo una scarica significativa.
Un caricabatterie può alimentare le utenze ma avere una capacità di ricarica non coerente con le esigenze dell’impianto.
Per questo caricabatterie e banco devono essere valutati insieme.
10. Come determinare l’autonomia delle batterie
La capacità viene spesso espressa in ampereora, indicati come Ah.
Come orientamento, un assorbimento costante di 4 A per tre ore corrisponde idealmente a una richiesta di 12 Ah.
Ma 12 Ah teorici non identificano automaticamente la capacità nominale da acquistare.
Il dimensionamento reale considera:
- profilo di scarica;
- tensione finale ammissibile;
- temperatura;
- prestazioni del modello;
- margine per l’invecchiamento;
- richieste temporanee;
- condizioni iniziali della batteria.
Conta anche il momento in cui avvengono le manovre.
Una richiesta di corrente alla fine dell’autonomia deve essere valutata con il banco già parzialmente scarico, non soltanto con batterie appena cariche.
Per la selezione si utilizzano dati e strumenti di dimensionamento riferiti alla tecnologia e al prodotto. La semplice moltiplicazione tra corrente e tempo offre un orientamento, ma non sostituisce il calcolo.
Il risultato utile è un banco capace di sostenere il servizio previsto nelle condizioni considerate dal progetto.
Una capacità nominale elevata, presa isolatamente, non dimostra che tutte queste condizioni siano soddisfatte.
11. Compatibilità e parametri di ricarica
Tecnologia, numero degli elementi e caratteristiche delle batterie determinano le regolazioni applicabili.
Una tensione di carica adatta a un banco può essere inadatta a un altro.
Nelle applicazioni stazionarie si incontrano modalità di mantenimento e, quando previste, configurazioni con livelli di carica differenti.
Le impostazioni non vanno trasferite automaticamente tra prodotti.
Quando si sostituiscono le batterie, bisogna verificare anche il caricabatterie e la causa dell’eventuale deterioramento.
Se il problema deriva da una regolazione inadeguata, cambiare soltanto il banco lascia irrisolta la causa.
Analogamente, l’installazione di un nuovo caricabatterie richiede la conferma che modalità e parametri siano compatibili con le batterie presenti.
Eventuali funzioni automatiche devono essere comprese e configurate secondo la documentazione.
La presenza di una regolazione elettronica non elimina la necessità di impostarla correttamente: il sistema utilizza i parametri previsti dalla propria configurazione.
Per questo, dopo un intervento, è utile conservare anche la documentazione delle impostazioni applicate.
12. Allarmi e monitoraggio
Le funzioni disponibili dipendono dal modello e dall’allestimento.
Un sistema industriale può offrire misure locali, segnalazioni, registrazione degli eventi e collegamento alla supervisione.
Secondo l’apparecchiatura, possono essere disponibili controlli sull’alimentazione, sulla carica, sulle condizioni del banco e su specifiche anomalie.
Prima di scegliere le interfacce, bisogna definirne l’utilizzo.
Chi riceve gli allarmi? Chi li controlla durante le chiusure? Quali condizioni richiedono un intervento?
Un messaggio presente soltanto sul display di un locale poco frequentato potrebbe essere scoperto tardi.
Lo storico eventi aiuta a ricostruire la sequenza: quando è comparsa l’anomalia? Quali segnalazioni l’hanno preceduta? Si è verificata dopo una manovra o un’interruzione?
È utile distinguere uno stato operativo previsto da una condizione che richiede attenzione.
Il monitoraggio deve avere un destinatario e una procedura di gestione.
Raccogliere informazioni senza utilizzarle non migliora, da solo, la disponibilità dell’impianto.
13. Installazione e condizioni ambientali
L’apparecchiatura deve essere installata in un ambiente compatibile con le condizioni dichiarate dal costruttore.
Temperatura, ventilazione, polvere, umidità e accessibilità possono influire sulla scelta del modello e sulla gestione dell’impianto.
Prima dell’acquisto, conviene verificare:
- spazio per apparecchiatura e batterie;
- distanze richieste dal manuale;
- accesso per manutenzione e sostituzione;
- condizioni del locale;
- passaggio e identificazione dei collegamenti;
- compatibilità dell’involucro con l’ambiente.
Non basta riuscire a collocare l’armadio nella stanza. Deve essere possibile utilizzarlo e mantenerlo nelle condizioni previste.
Un locale tecnico può cambiare nel tempo: nuovi impianti, materiali depositati o modifiche alla ventilazione possono alterare le condizioni iniziali.
L’ambiente va quindi controllato anche durante le verifiche periodiche.
Le esigenze delle batterie devono essere valutate secondo tecnologia, configurazione e documentazione applicabile. Non bisogna presumere che tutti i banchi abbiano gli stessi requisiti.
14. Manutenzione e verifiche
Il display acceso non dimostra che il banco abbia ancora l’autonomia richiesta o che tutte le funzioni siano operative.
La manutenzione serve a verificare le condizioni del sistema, individuare variazioni e documentare gli interventi necessari.
Il programma va definito considerando manuali, ambiente, utilizzo e criticità. Non esiste una scadenza identica per ogni installazione.
Che cosa deve chiarire il rapporto di intervento?
Un rapporto utile dovrebbe indicare:
- apparecchiature controllate;
- verifiche eseguite;
- risultati e anomalie;
- interventi effettuati;
- attività consigliate;
- eventuali limitazioni riscontrate.
Confrontare documenti coerenti nel tempo aiuta a riconoscere cambiamenti che una singola visita potrebbe non evidenziare.
Batterie “senza manutenzione”
Questa espressione non significa assenza di controlli.
Le attività applicabili dipendono dal modello e possono comprendere verifiche documentate delle condizioni elettriche e dello stato del banco.
Devono essere utilizzate le procedure previste per le batterie effettivamente installate.
Informazioni da raccogliere in presenza di anomalie
Comunica modello, messaggio completo, fotografie del display, circostanze dell’evento e manutenzioni recenti.
Evita di cancellare ripetutamente gli allarmi prima della valutazione.
Misure, manovre e interventi in cabina devono essere affidati a personale qualificato e autorizzato. Le batterie rimangono sorgenti di energia anche quando l’ingresso AC è stato tolto.
15. Quando riparare o sostituire il sistema
La decisione dipende da guasto, condizioni generali, disponibilità dei ricambi e adeguatezza alle esigenze attuali.
Una riparazione può essere ragionevole quando il problema è identificato e il sistema può tornare a soddisfare le prestazioni richieste.
La sostituzione può diventare più interessante se le anomalie si ripetono, i componenti sono difficili da reperire oppure i carichi sono cambiati.
Per confrontare le alternative, chiedi che la proposta chiarisca:
- Quale problema viene risolto.
- Quali componenti restano in servizio.
- Quali verifiche finali sono previste.
- Quali modifiche vengono richieste.
- Come sarà gestita l’alimentazione durante l’intervento.
Il prezzo iniziale è soltanto una parte della scelta.
Conta anche la possibilità di mantenere il sistema, reperire i ricambi e interpretare gli allarmi negli anni successivi.
Una sostituzione va valutata come intervento sull’impianto, verificando anche distribuzione, batterie e utenze mantenute in esercizio.
16. Cosa preparare per richiedere un preventivo
Una richiesta completa aiuta a evitare proposte basate su supposizioni.
Prepara, quando disponibili:
- schema elettrico aggiornato;
- marca e modello del sistema;
- fotografie delle targhette;
- caratteristiche del banco batterie;
- elenco delle utenze;
- autonomia richiesta;
- informazioni sul locale;
- funzioni di supervisione desiderate.
Per una sostituzione, aggiungi anche le esigenze operative: l’impianto può fermarsi? Esiste una finestra programmata? Quali servizi devono restare disponibili?
Se alcuni dati mancano, segnalalo. Un sopralluogo può servire a ricostruire le informazioni necessarie.
Una richiesta ben impostata potrebbe essere:
“Dobbiamo valutare il sistema di alimentazione DC della cabina. Alleghiamo targhette e schema disponibile. Chiediamo una verifica di compatibilità con il banco batterie, dell’autonomia richiesta e delle modalità di intervento.”
È un punto di partenza più utile della sola domanda sul prezzo.
17. Domande frequenti
Un raddrizzatore può funzionare senza batterie?
Alcuni modelli sì, se previsti per alimentare direttamente le utenze. Senza una riserva o un’altra sorgente, però, non garantiscono continuità quando manca l’ingresso.
Posso utilizzare un caricabatterie generico?
La compatibilità deve essere verificata. Tensione nominale simile e corrente sufficiente non confermano modalità di carica e prestazioni adatte.
Il doppio ramo è sempre ridondante?
No. Può alimentare funzioni separate. La ridondanza dipende dall’architettura e dalle condizioni che il progetto deve gestire.
Come si verifica l’autonomia?
Attraverso valutazioni e prove appropriate al banco e al servizio richiesto. Età e tensione visualizzata, da sole, non forniscono una risposta completa.
Cambiando il caricabatterie devo sostituire le batterie?
Non necessariamente. Occorre verificarne stato e compatibilità con il nuovo sistema, considerando il servizio da garantire.
Quanto dura un banco batterie?
Dipende da tecnologia, ambiente, carica e utilizzo. La valutazione deve riferirsi al modello installato e alle condizioni effettive.

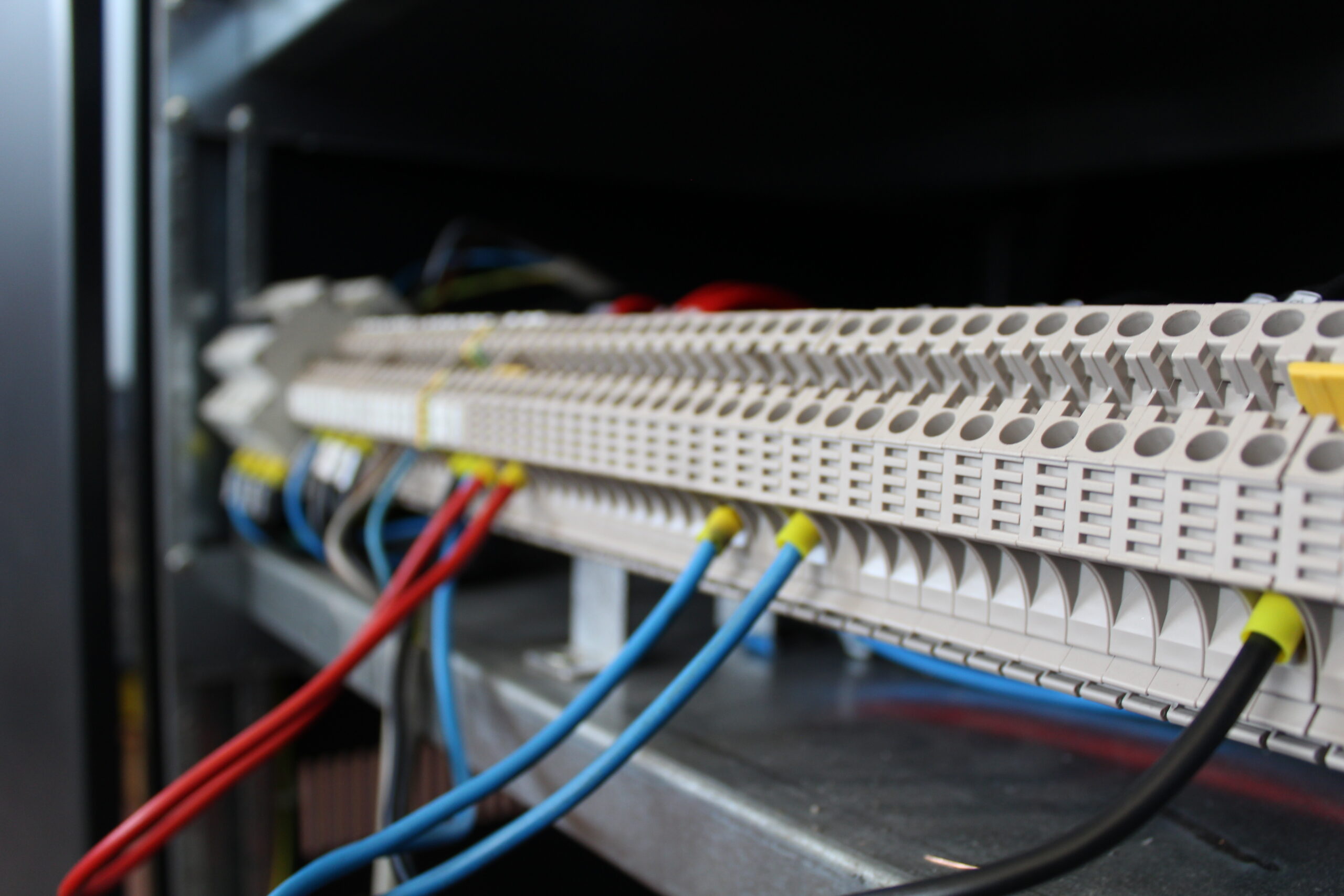

18. Le soluzioni Multiservice per raddrizzatori e caricabatterie industriali
Per scegliere un nuovo sistema o verificare un’alimentazione esistente, il primo passo è definire le esigenze della cabina.
Servono informazioni su utenze, batterie, autonomia, spazio e gestione degli allarmi. Per una sostituzione, vanno chiarite anche le condizioni operative durante il lavoro.
Multiservice S.r.l., con sede a Volvera, propone raddrizzatori, caricabatterie industriali e sistemi di alimentazione in corrente continua, con soluzioni SCR e switching da valutare secondo l’applicazione.
La selezione riguarda l’insieme del servizio richiesto: tensione, corrente, banco batterie, distribuzione e funzioni di controllo.
Hai bisogno di verificare il sistema della tua cabina elettrica?
Invia modello, fotografie delle targhette e documentazione disponibile a info@upsmultiservice.it.
Queste informazioni permettono di impostare una valutazione coerente con le tue esigenze e individuare i dati necessari per una proposta tecnica.
Puoi contattarci anche ai numeri 375 5288118 e 329 3796261.
Scopri le soluzioni Multiservice per raddrizzatori e caricabatterie industriali.
